Trong thi công kết cấu bê tông cốt thép, mạch ngừng bê tông dầm là yếu tố quan trọng ảnh hưởng trực tiếp đến khả năng chịu lực và độ bền công trình. Việc bố trí đúng vị trí, xử lý đúng kỹ thuật sẽ giúp hạn chế nứt, thấm và đảm bảo liên kết giữa các lớp bê tông. Bài viết dưới đây sẽ giúp bạn hiểu rõ tiêu chuẩn và quy trình thi công mạch ngừng hiệu quả.

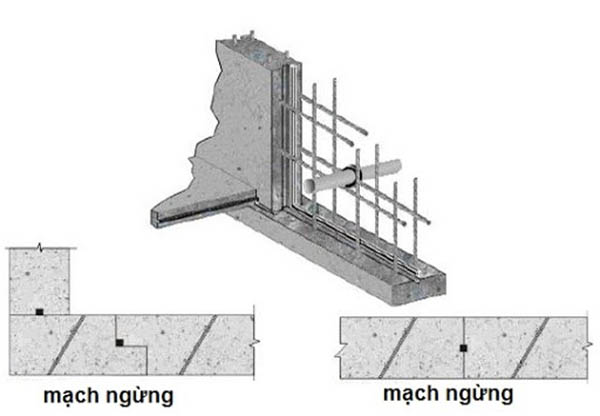

Mạch ngừng bê tông dầm là gì?
Mạch ngừng bê tông dầm là vị trí làm gián đoạn trong thi công bê tông được bố trí ở những nơi nhất định trên dầm. Tại đó lớp bê tông sau được đổ khi lớp bê tông đổ trước đó đã đông cứng hoàn toàn. Đây là mối nối kỹ thuật không thể tránh khỏi khi không thể đảm bảo điều kiện đổ bê tông liên tục do kết thúc ca làm việc, khối lượng bê tông lớn (trên 500 m³), hoặc yêu cầu kỹ thuật của thiết kế.
Trong xây dựng, mạch ngừng là ranh giới giữa lớp bê tông cũ và bê tông mới, đồng thời được xem là vị trí giảm yếu của kết cấu bê tông cốt thép toàn khối. Khi phần bê tông đã đổ trước chuyển sang giai đoạn ninh kết và đóng rắn, nếu tiếp tục đổ bê tông mới vào sẽ làm phá vỡ các mối liên kết vừa mới hình thành trong vữa bê tông. Do đó, bắt buộc phải chờ bê tông cũ ổn định hoàn toàn mới được đổ tiếp.
Vị trí mạch ngừng bê tông dầm thường được đặt trong khoảng 1/4 – 1/3 chiều dài của dền, tại nơi có mô men uốn nhỏ nhất. Điều này nhằm giảm thiểu ảnh hưởng đến khả năng chịu lực của kết cấu.
Nguồn gốc của mạch ngừng
Mạch ngừng bê tông xuất hiện từ chính bản chất quá trình đông cứng và ninh kết của bê tông trong thi công xây dựng. Khi phần bê tông đã được đổ trước tại vị trí này của khối bê tông chuyển sang giai đoạn ninh kết và đóng rắn, thì không thể được phép đổ bê tông mới vào đó, vì nếu không sẽ làm phá vỡ vĩnh viễn các nối liên kết vừa mới hình thành trong vữa bê tông.
Cần phải để cho bê tông cũ nằm ổn định trong khuôn đúc bê tông, cho đến khi bê tông cũ ninh kết và đóng rắn xong hoàn toàn, thì mới được đổ tiếp. Từ đó hình thành nên mạch ngừng tại vị trí tạm ngừng thi công này. Mạch ngừng không phải là sai phạm mà là giải pháp kỹ thuật cần thiết trong xây dựng, giúp giảm co ngót và nứt kết cấu công trình

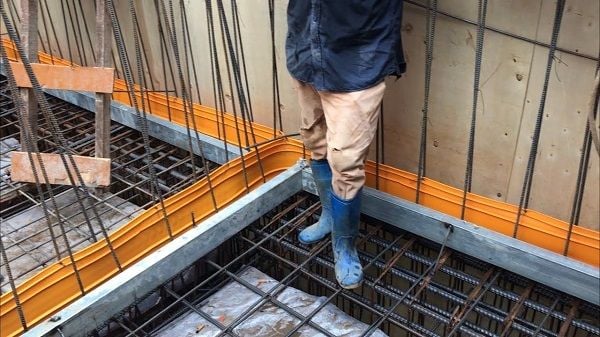

Vì sao cần cắt mạch ngừng?
Trong thi công bê tông dầm, việc tạo mạch ngừng không phải là lựa chọn tùy tiện mà là giải pháp kỹ thuật bắt buộc trong nhiều trường hợp. Mạch ngừng xuất hiện do hai nhóm nguyên nhân chính: yêu cầu kỹ thuật để đảm bảo chất lượng kết cấu và điều kiện tổ chức thi công trên thực tế.
Về mặt kỹ thuật
- Giảm độ phức tạp khi thi công kết cấu hình dạng phức tạp: Khi gặp những kết cấu có hình dạng phức tạp, việc đổ bê tông liên tục toàn khối là rất khó khăn. Do đó, cắt mạch ngừng là giải pháp làm giảm độ phức tạp cho các dạng công trình này, giúp kiểm soát chất lượng bê tông tốt hơn trong từng phân đoạn thi công
- Giảm hiện tượng co ngót và ứng suất nhiệt: Cắt mạch ngừng bê tông dầm được thực hiện để giảm co ngót, giảm ứng suất nhiệt do nhiệt thủy hóa xi măng trong thi công bê tông khối lớn. Khi bê tông đông cứng, quá trình thủy hóa xi măng sinh nhiệt làm tăng nhiệt độ bê tông, tạo ra ứng suất nhiệt và nếu không có mạch ngừng để phân đoạn sẽ gây nứt kết cấu.
- Bảo vệ tính toàn khối của kết cấu: Mạch ngừng ảnh hưởng đến tính toàn khối của bê tông, nên tốt nhất là thi công liên tục không để mạch ngừng. Tại vị trí mạch ngừng, có thể bổ sung thêm cốt thép gia cường để khắc phục sự giảm yếu do mạch ngừng gây ra.
Về mặt tổ chức
- Hạn chế năng lực thi công không đáp ứng yêu cầu: Không phải lúc nào cũng có thể tổ chức đổ bê tông liên tục. Khi nhân lực, thiết bị thi công không cho phép dẫn đến khối lượng bê tông cung cấp không đáp ứng được khối lượng bê tông yêu cầu thì bắt buộc phải thi công có mạch ngừng.
- Tăng tỉ số quay vòng ván khuôn để tối ưu chi phí: Muốn tăng tỉ số vòng quay ván khuôn thì phải phân đoạn thi công và tạo mạch ngừng để tối ưu chi phí. Việc phân đoạn cho phép tháo dỡ ván khuôn sớm hơn, tái sử dụng ván khuôn cho các phân đoạn tiếp theo, giúp giảm chi phí.
- Điều kiện thời tiết và khí hậu thất thường: Do điều kiện thời tiết, khí hậu nóng ẩm và sự chênh lệch giữa ngày và đêm, buộc phải tạo mạch ngừng trong thi công bê tông toàn khối
Vị trí mạch ngừng bê tông dầm
Mạch ngừng thi công thường đặt ở trong khoảng 1/4 – 1/3 chiều dài của dầm. Đây là vị trí có mô men uốn nhỏ nhất, nơi nội lực không gây nguy hiểm cho kết cấu tại tiết diện mạch ngừng.
- Dầm nhịp nhỏ (dưới 4m): Đặt mạch ngừng ở vị trí 1/4 nhịp tính từ gối
- Dầm nhịp trung bình (4–8m): Đặt ở vị trí 1/3 nhịp tính từ gối
- Dầm nhịp lớn (trên 8m): Xem xét thiết kế cụ thể, có thể đặt ở 2 vị trí 1/4 nhịp đối xứng
Nguyên tắc bố trí mạch ngừng dầm:
- Mạch ngừng phải vuông góc với trục kết cấu: Mạch ngừng phải thẳng góc với trục kết cấu để diện tích bề mặt mạch ngừng là nhỏ nhất. Điều này giúp giảm thiểu vùng yếu của kết cấu và tăng khả năng liên kết giữa hai lớp bê tông.
- Chiều dài mạch ngừng ngắn nhất: Chiều dài của mạch ngừng là ngắn nhất, mạch ngừng càng thẳng, ít gấp khúc càng tốt. Mạch ngừng càng thẳng thì diện tích tiếp xúc giữa hai lớp bê tông càng nhỏ, giảm nguy cơ rỗng và thấm nước.
- Mạch ngừng phẳng: Mạch ngừng phải vuông góc, phẳng với phương truyền lực nén. Bề mặt mạch ngừng phẳng giúp lớp bê tông mới và lớp bê tông cũ liên kết chặt chẽ hơn khi đổ tiếp.
Số lượng mạch ngừng bê tông
Vì mạch ngừng ảnh hưởng đến tính toàn khối của bê tông, nên tốt nhất là thi công liên tục không để mạch ngừng. Khi bắt buộc phải để mạch ngừng, cần hạn chế số lượng mạch ngừng thi công bê tông càng ít càng tốt bởi bê tông được đổ toàn khối vẫn tốt và đảm bảo hơn.
Các yếu tố ảnh hưởng đến số lượng mạch ngừng:
- Mức độ quan trọng của kết cấu chịu lực: Kết cấu nhịp dài, yêu cầu chống thấm cao → hạn chế mạch ngừng tối đa;
- Khả năng cung cấp bê tông của trạm trộn: Lưu lượng bơm, công suất máy trộn không đủ → bắt buộc tạo mạch ngừng;
- Kế hoạch nhân lực, thiết bị: Số lượng nhân công, cần cẩu, máy bơm không đủ cho 1 đợt đổ → chia thành nhiều mạch ngừng;
- Địa điểm thi công: Đông dân cư, ách tắc giao thông thường xuyên → dễ gián đoạn → cần mạch ngừng dự phòng.

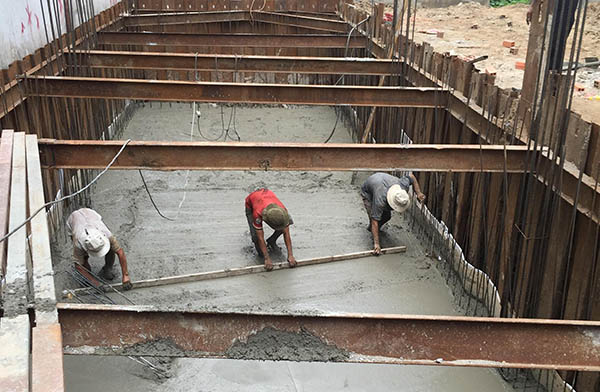

Cách xử lý mạch ngừng khi đổ bê tông tiếp
Khi đổ lớp bê tông tiếp theo, mạch ngừng phải được xử lý thật kỹ để hai lớp bê tông mới và cũ bám dính vào nhau, đảm bảo tính liên kết và độ bền vững cho kết cấu. Việc xử lý không đúng kỹ thuật sẽ dẫn đến vết nứt, thấm nước và giảm khả năng chịu lực của dầm.
Làm nhám bề mặt bê tông cũ
Bề mặt lớp bê tông cũ phải được đánh xờm (làm nhám) để tăng diện tích tiếp xúc và khả năng bám dính với lớp bê tông mới. Quá trình này giúp hai lớp bê tông liên kết chắc chắn hơn, giảm nguy cơ tách lớp.
Các phương pháp làm nhám bề mặt:
- Sử dụng máy mài gắn chổi sắt: Đánh xờm bề mặt bê tông cũ, tạo độ nhám đều và đồng bộ
- Dùng đục thủ công: Đục bỏ những phần bê tông không đạt chất lượng, nhất là trong mạch ngừng đứng
- Vẩy nhám bằng vữa xi măng-cát vàng: Tỉ lệ 1:1, tạo lớp nhám tự nhiên
Lưu ý: Đối với mạch ngừng đứng, phải đục bỏ những phần bê tông không đạt yêu cầu trước khi đánh xờm. Bề mặt mạch ngừng càng nhám thì khả năng bám dính càng tốt.
Vệ sinh và tưới ẩm
Trên bề mặt lớp bê tông cũ phải được vệ sinh sạch và tưới nước xi măng lên trước khi đổ bê tông mới. Đây là bước quan trọng giúp loại bỏ bụi bẩn, dầu mỡ và tạo môi trường ẩm ướt cho lớp bê tông mới bám dính.
Quy trình vệ sinh và tưới ẩm:
- Dùng bàn chải sắt hoặc máy thổi bụi làm sạch toàn bộ bụi bẩn, mảnh vụn trên bề mặt
- Tưới nước sạch làm ẩm, giữ bề mặt ẩm ướt nhưng không đọng nước
- Pha xi măng với nước theo tỉ lệ chuẩn, quét đều lên bề mặt
Đối với mạch ngừng ngang: Sau khi đánh xờm, cho một lớp vữa xi măng mác cao dày khoảng 2 – 3cm trước khi đổ bê tông mới
Thời gian ngừng thích hợp nhất là 20 – 24 giờ, lúc đó lớp bê tông đã đổ đạt được cường độ tối thiểu là 25 kg/cm2. Không nên để quá lâu hoặc quá ngắn sẽ ảnh hưởng đến chất lượng liên kết.
Sử dụng phụ gia kết nối bê tông
Sử dụng các phụ gia kết dính chuyên dụng cho mạch ngừng là giải pháp hiệu quả để tăng độ bám dính giữa hai lớp bê tông. Phụ gia giúp cải thiện đáng kể khả năng liên kết, giảm nguy cơ tách lớp và thấm nước. Một số loại phụ gia kết nối được sử dụng phổ biến hiện nay gồm: Sika kết nối bê tông; CLATEX; Phụ gia NeoMax CSR C7.
Cách sử dụng phụ gia kết nối:
- Pha phụ gia với nước và xi măng theo tỉ lệ chuẩn của nhà sản xuất
- Quét đều lên bề mặt bê tông cũ đã được vệ sinh và làm ẩm
- Đợi phụ gia khô đến độ nhớt thích hợp (thường 30 – 60 phút)
- Đổ bê tông mới ngay sau đó để đảm bảo liên kết tốt nhất
Đặt sẵn lưới thép tại vị trí mạch ngừng
Khi thi công lớp bê tông trước, nên đặt sẵn lưới thép hoặc cốt thép gia cường tại vị trí mạch ngừng để tăng khả năng liên kết cơ học giữa hai lớp, giảm nguy cơ nứt nẻ. Cách đặt lưới thép gia cường:
- Khi thi công lớp bê tông trước, đặt sẵn lưới thép tại vị trí quy định
- Lưới thép phải vượt qua vị trí mạch ngừng ít nhất 30–50cm sang mỗi bên
- Cố định lưới thép chắc chắn để không bị dịch chuyển khi đổ bê tông
- Đảm bảo lớp bảo vệ cốt thép tối thiểu 2–3cm
Mạch ngừng bê tông dầm là giải pháp kỹ thuật quan trọng giúp đảm bảo chất lượng và độ bền của kết cấu khi thi công không thể liên tục. Hy vọng với những chia sẻ trong bài viết đã giúp bạn hiểu rõ nguồn gốc của mạch ngừng, cách đặt mạch ngừng đúng vị trí và xử lý đúng kỹ thuật để công trình bền vững, tránh nứt nẻ và thấm nước.
