Bản vẽ chống thấm nhà vệ sinh đóng vai trò quan trọng trong việc định hướng quá trình thi công đúng kỹ thuật, hạn chế nguy cơ thấm dột cho công trình. Việc hiểu rõ cấu tạo, các tiêu chuẩn kỹ thuật và quy trình thi công sẽ giúp bạn đảm bảo chất lượng, đồng thời giảm thiểu chi phí sửa chữa phát sinh về sau.
Vì sao cần có bản vẽ chống thấm nhà vệ sinh trước khi thi công?
Bản vẽ chống thấm nhà vệ sinh đóng vai trò quan trọng trong việc thi công. Cụ thể:
- Hạn chế nguy cơ thấm dột: Nhà vệ sinh là khu vực thường xuyên tiếp xúc với nước và độ ẩm cao nên rất dễ xảy ra hiện tượng thấm dột nếu thi công không đúng kỹ thuật. Bản vẽ chống thấm giúp xác định rõ các vị trí trọng yếu như sàn nhà vệ sinh, chân tường, cổ ống xuyên sàn, hộp kỹ thuật và khu vực phễu thu nước. Nhờ đó, đơn vị thi công có thể xử lý đầy đủ từng hạng mục theo đúng thiết kế, tránh bỏ sót các điểm dễ phát sinh rò rỉ

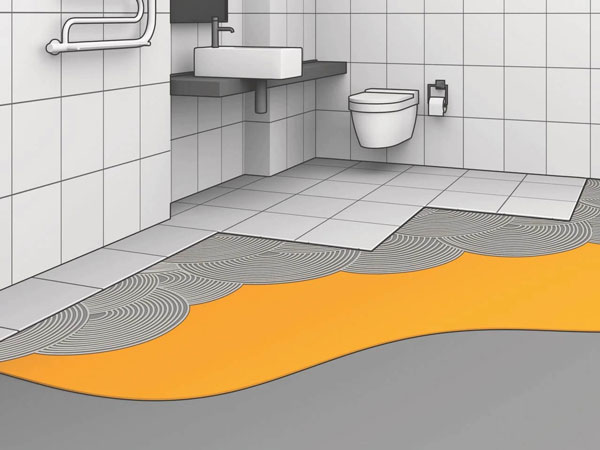

- Đảm bảo tuổi thọ lớp chống thấm: Bản vẽ ghi rõ cấu trúc các lớp (lớp nền, lớp lót, lớp chống thấm, lớp bảo vệ) và chi tiết tiết diện, giúp chọn vật liệu phù hợp và thi công đúng lớp theo tiêu chuẩn. Từ đó, đảm bảo lớp chống thấm hoạt động hiệu quả và bền lâu hơn.
- Đáp ứng tiêu chuẩn kỹ thuật xây dựng: Bản vẽ cho phép thể hiện các thông số bắt buộc (độ dốc sàn, cao độ chống thấm, vị trí mạch co giãn, ký hiệu vật liệu) theo quy chuẩn và tiêu chuẩn ngành, giúp công trình dễ dàng nghiệm thu và tuân thủ quy định kỹ thuật.
Bản vẽ chống thấm nhà vệ sinh gồm những hạng mục nào?
Bản vẽ chống thấm nhà vệ sinh hoàn chỉnh không chỉ thể hiện phạm vi thi công mà còn mô tả chi tiết các vị trí cần xử lý chống thấm và cấu tạo từng lớp vật liệu. Đây là cơ sở để đơn vị thi công triển khai đúng kỹ thuật, đồng thời giúp kỹ sư giám sát dễ dàng kiểm tra chất lượng và nghiệm thu công trình.
Mặt bằng chống thấm sàn nhà vệ sinh
Mặt bằng chống thấm sàn là hạng mục quan trọng nhất trong bản vẽ. Nội dung này thể hiện toàn bộ phạm vi cần chống thấm trên sàn nhà vệ sinh, vị trí các thiết bị vệ sinh, hướng thoát nước và cao độ hoàn thiện của nền. Trong bản vẽ, kỹ sư sẽ xác định rõ khu vực phải thi công chống thấm, vị trí phễu thu sàn, đường thoát nước và độ dốc của sàn để nước chảy tự nhiên về điểm thu, tránh hiện tượng đọng nước.
Chi tiết chống thấm chân tường
Khu vực tiếp giáp giữa sàn và tường là vị trí thường xảy ra nứt hoặc thấm nước nếu không được xử lý đúng kỹ thuật. Vì vậy, bản vẽ cần thể hiện rõ phạm vi chống thấm chân tường, chiều cao chống thấm và cách liên kết giữa lớp chống thấm sàn với tường.
Chi tiết cổ ống xuyên sàn
Cổ ống xuyên sàn là một trong những vị trí có nguy cơ rò rỉ cao nhất do đây là nơi kết cấu bê tông bị gián đoạn. Vì vậy, bản vẽ chống thấm phải mô tả chi tiết cách xử lý khu vực này.
Thông thường, bản vẽ sẽ thể hiện vị trí các đường ống cấp nước, thoát nước và ống kỹ thuật xuyên sàn. Đồng thời quy định biện pháp xử lý như tạo gờ quanh cổ ống, trám kín khe hở bằng vật liệu chuyên dụng và gia cường lớp chống thấm xung quanh.
Chi tiết chống thấm hộp gen kỹ thuật
Hộp gen kỹ thuật là khu vực tập trung nhiều đường ống cấp, thoát nước và hệ thống kỹ thuật của công trình. Đây cũng là vị trí dễ phát sinh thấm dột nếu không được xử lý đồng bộ. Trong bản vẽ, kỹ sư sẽ chỉ rõ phạm vi chống thấm xung quanh hộp gen, phương án xử lý các góc giao nhau và cách liên kết lớp chống thấm giữa sàn, tường với hộp gen.
Chi tiết phễu thu sàn
Bản vẽ chống thấm cần thể hiện rõ vị trí phễu thu, cao độ lắp đặt, hướng tạo dốc và biện pháp gia cường chống thấm quanh miệng phễu. Ngoài ra, bản vẽ cũng quy định cách liên kết giữa lớp chống thấm với phễu thu nhằm đảm bảo nước được thoát nhanh mà không gây rò rỉ tại các điểm tiếp giáp.

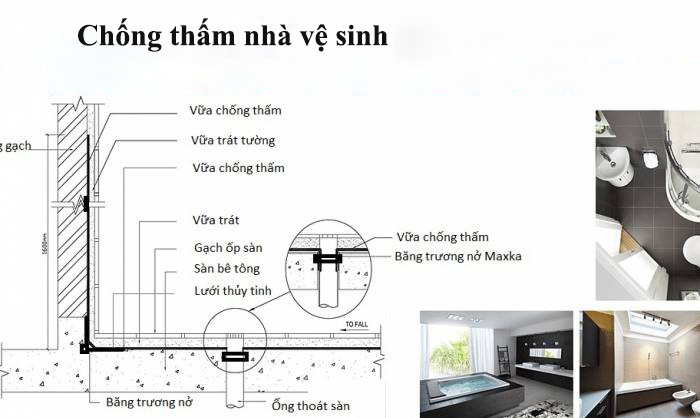

Hình ảnh bản vẽ chống thấm nhà vệ sinh chi tiết
Dưới đây là hình ảnh bản vẽ chống thấm nhà vệ sinh chi tiết:
Yêu cầu kỹ thuật bản vẽ chống thấm nhà vệ sinh
Bản vẽ chống thấm nhà vệ sinh cần được lập trên cơ sở tuân thủ các tiêu chuẩn, quy chuẩn và chỉ dẫn kỹ thuật liên quan đến thiết kế, thi công và nghiệm thu công trình xây dựng. Một số tài liệu thường được tham khảo gồm:
- TCVN 4519:1988 – Hệ thống cấp thoát nước bên trong nhà và công trình.
- TCVN 9377-2:2012 – Công tác hoàn thiện trong xây dựng – Thi công và nghiệm thu (quy định yêu cầu đối với các lớp hoàn thiện và xử lý bề mặt).
- QCVN 04:2021/BXD – Quy chuẩn kỹ thuật quốc gia về nhà chung cư (đối với công trình chung cư).
Việc tuân thủ các tiêu chuẩn và hướng dẫn kỹ thuật giúp bản vẽ có tính khả thi cao. Đồng thời đảm bảo công trình được thi công đúng quy trình, hạn chế thấm dột và nâng cao tuổi thọ hệ thống chống thấm.
Quy trình thi công chống thấm nhà vệ sinh theo bản vẽ
Quy trình thi công chống thấm nhà vệ sinh theo bản vẽ được thực hiện theo các bước dưới đây!
Bước 1: Chuẩn bị và vệ sinh bề mặt
Trước khi thi công, bề mặt sàn và chân tường phải được làm sạch hoàn toàn, loại bỏ bụi bẩn, dầu mỡ, vữa thừa và các phần bê tông yếu, lồi lõm. Những vết nứt, rỗ hoặc vị trí hư hỏng cần được trám vá và làm phẳng để tạo nền ổn định cho lớp chống thấm bám dính tốt hơn.
Bước 2: Xử lý cổ ống và các điểm xuyên sàn
Cổ ống thoát nước, miệng phễu thoát sàn và các vị trí xuyên sàn phải được xử lý riêng trước khi quét chống thấm toàn bộ. Bạn cần đục mở, làm sạch và trám kín các điểm này bằng vật liệu phù hợp để ngăn nước thấm qua khe hở nhỏ quanh ống. Nếu bỏ qua bước này, dù sàn đã được chống thấm, nước vẫn có thể rò rỉ từ những vị trí kỹ thuật yếu nhất.
Bước 3: Tạo lớp liên kết hoặc lớp lót
Tùy theo hệ vật liệu sử dụng, nhà thầu sẽ quét lớp lót primer hoặc tạo lớp kết nối để tăng độ bám dính cho hệ chống thấm. Với một số hệ vật liệu gốc xi măng hoặc gốc bitum, lớp lót này giúp bề mặt ổn định hơn và hạn chế hút nước quá nhanh, từ đó hỗn hợp chống thấm phát huy hiệu quả tốt hơn.

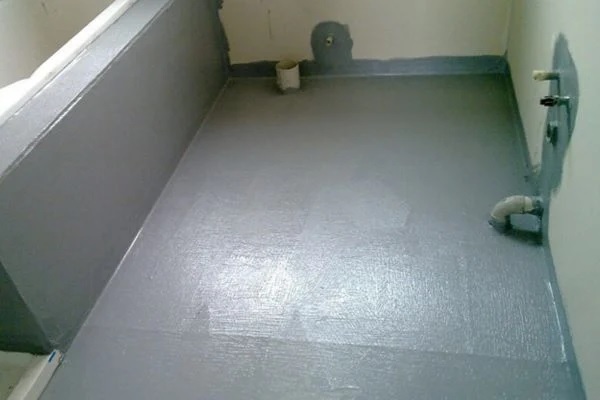

Bước 4: Thi công lớp chống thấm chính
Sau khi bề mặt đã đủ điều kiện, tiến hành quét, lăn, phun hoặc dán màng chống thấm theo đúng hệ vật liệu được chọn. Để chống thấm triệt để cần thi công nhiều lớp, trong đó lớp thứ nhất có thể được gia cố bằng lưới thủy tinh tại chân tường hoặc các góc giao để tăng khả năng chống nứt. Các vị trí như chân tường, góc vuông và khu vực quanh cổ ống cần được chú ý đặc biệt vì đây là nơi dễ phát sinh thấm dột nhất.
Bước 5: Bảo dưỡng và chờ khô đúng thời gian
Sau khi hoàn thành lớp chống thấm, cần để vật liệu khô và ổn định theo đúng thời gian khuyến nghị. Việc cán nền, lát gạch hoặc phủ lớp hoàn thiện quá sớm có thể làm hỏng lớp chống thấm, giảm độ bền và gây lỗi thấm về sau.
Bước 6: Thử nước và nghiệm thu
Khi lớp chống thấm đã khô hoàn toàn, tiến hành thử nước trong một khoảng thời gian phù hợp để kiểm tra độ kín nước của sàn. Nếu không xuất hiện hiện tượng rò rỉ, ẩm mốc, bong tróc hoặc thấm sang khu vực bên dưới, hạng mục mới được xem là đạt và có thể chuyển sang giai đoạn hoàn thiện tiếp theo.
Trên đây là thông tin chi tiết về bản vẽ chống thấm nhà vệ sinh. Việc thiết kế đầy đủ các hạng mục, tuân thủ tiêu chuẩn kỹ thuật và thực hiện đúng quy trình theo bản vẽ sẽ đảm bảo hiệu quả chống thấm lâu dài, đồng thời giảm thiểu chi phí sửa chữa và bảo trì trong quá trình sử dụng.
