Chống thấm sàn mái là hạng mục quan trọng giúp bảo vệ công trình khỏi tình trạng thấm dột, xuống cấp và hư hỏng kết cấu theo thời gian. Trong quá trình thi công, bản vẽ biện pháp thi công chống thấm sàn mái đóng vai trò như tài liệu hướng dẫn kỹ thuật chi tiết, giúp đảm bảo các bước thực hiện đúng tiêu chuẩn. Theo dõi bài viết dưới đây để cập nhật mẫu bản vẽ thi công chống thấm sàn mái!

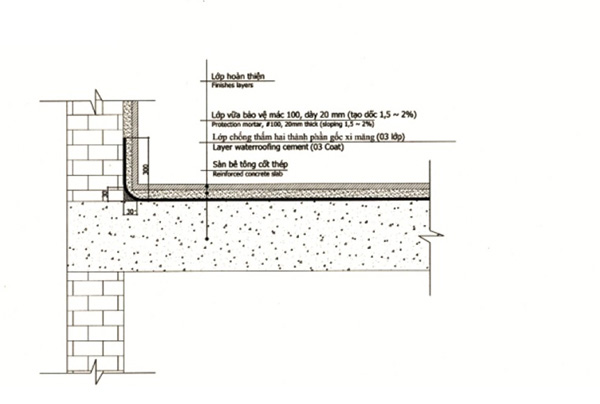

Vai trò của bản vẽ trong thi công chống thấm sàn mái
Trong thi công chống thấm sàn mái, bản vẽ đóng vai trò vô cùng quan trọng:
- Giúp thống nhất phương án thi công trước khi triển khai: Bản vẽ thể hiện rõ cấu tạo lớp chống thấm, vị trí xử lý cổ ống, khe co giãn, điểm tiếp giáp tường và các chi tiết quan trọng khác, nhờ đó hạn chế hiểu sai giữa chủ đầu tư, tư vấn giám sát và nhà thầu.
- Là cơ sở để kiểm soát vật liệu và chiều dày lớp chống thấm: Khi thể hiện đầy đủ trên bản vẽ, đội thi công sẽ dễ chọn đúng vật liệu, đúng định mức và đúng trình tự thi công, tránh tình trạng làm theo kinh nghiệm dẫn đến thấm dột về sau.
- Giúp thi công đúng kỹ thuật ở các vị trí rủi ro cao: Những khu vực như cổ ống thoát nước, chân tường, khe tiếp giáp và góc chuyển tiếp thường là nơi dễ phát sinh thấm; bản vẽ chi tiết sẽ chỉ rõ cách xử lý để tăng độ bền cho hệ chống thấm.
- Hỗ trợ nghiệm thu và đối chiếu chất lượng sau thi công: Nhờ có bản vẽ biện pháp, tư vấn giám sát và chủ đầu tư có thể đối chiếu từng hạng mục thực tế với yêu cầu ban đầu, từ đó đánh giá nhanh phần nào đạt và phần nào cần sửa.
Bản vẽ biện pháp thi công chống thấm sàn mái chi tiết

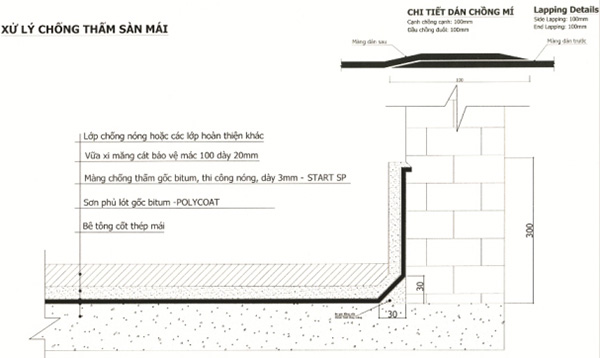

Dưới đây là hình ảnh bản vẽ biện pháp thi công chống thấm sàn mái chi tiết:
Tiêu chuẩn và yêu cầu kỹ thuật khi lập bản vẽ chống thấm sàn mái
Bản vẽ chống thấm sàn mái không chỉ cần thể hiện đầy đủ các chi tiết kỹ thuật mà còn phải tuân thủ các tiêu chuẩn thiết kế, thi công và nghiệm thu hiện hành.
Yêu cầu về độ dốc thoát nước
Bản vẽ cần thể hiện rõ độ dốc để nước mưa thoát nhanh, tránh đọng nước trên bề mặt sàn mái. Với mái bằng và sân thượng, các tài liệu kỹ thuật thường khuyến nghị độ dốc tối thiểu ở mức khoảng 1% đến 2%, tùy diện tích mặt bằng và khả năng thoát nước của công trình. Nếu độ dốc không đủ, nước dễ ứ đọng lâu ngày, làm giảm tuổi thọ lớp chống thấm và tăng nguy cơ thấm dột tại các mối nối hoặc điểm giao nhau

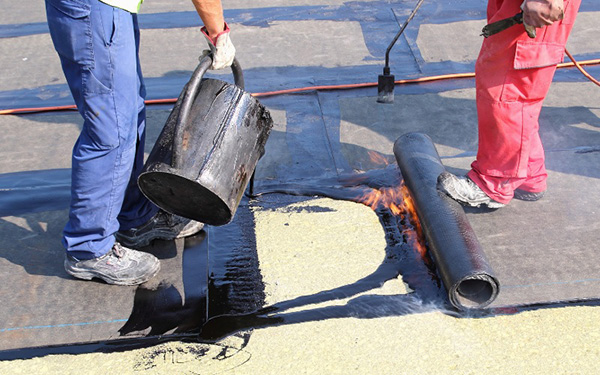

Yêu cầu về vật liệu chống thấm
Trên bản vẽ phải ghi rõ loại vật liệu sử dụng, phạm vi áp dụng và lớp cấu tạo của hệ chống thấm để tránh nhầm lẫn khi thi công. Tùy công trình, vật liệu có thể là màng chống thấm, sơn chống thấm, vữa polymer hoặc các loại vật liệu đàn hồi có khả năng bám dính và chịu co giãn tốt. Việc chọn vật liệu cần phù hợp với điều kiện thời tiết, mức độ chịu nước và vị trí tiếp xúc trực tiếp với nắng mưa, đặc biệt là ở sàn mái ngoài trời.
Yêu cầu về xử lý khe co giãn
Khe co giãn là vị trí có nguy cơ thấm cao vì thường xuyên chịu chuyển vị và biến dạng của kết cấu. Bản vẽ cần chỉ rõ cách xử lý khe, vật liệu chèn khe, lớp gia cường và phạm vi phủ chống thấm xung quanh khe để đảm bảo hệ chống thấm vẫn linh hoạt khi công trình co giãn theo nhiệt độ và tải trọng. Nếu bỏ qua chi tiết này, lớp chống thấm rất dễ nứt gãy hoặc hở mạch tại vị trí khe.
Tiêu chuẩn nghiệm thu công tác chống thấm
Bản vẽ kỹ thuật không chỉ dừng ở khâu thi công mà còn phải phục vụ nghiệm thu sau khi hoàn thành. Nội dung nghiệm thu thường cần đối chiếu đúng vật liệu, đúng chiều dày lớp phủ, đúng vị trí gia cường và có bước kiểm tra thực tế bằng cách thử nước hoặc kiểm tra rò rỉ trước khi bàn giao. Đây là cơ sở để đánh giá công trình đã đạt yêu cầu chống thấm hay cần khắc phục thêm ở từng hạng mục.

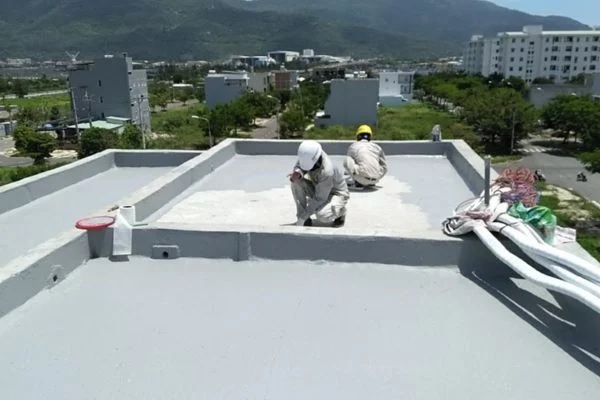

Quy trình thi công chống thấm sàn mái theo bản vẽ
Quy trinh thi công chống thấm sàn mái được thực hiện theo các bước dưới đây:
Bước 1: Khảo sát và đối chiếu bản vẽ
Trước khi thi công, cần kiểm tra hiện trạng sàn mái, xác định các vị trí dễ thấm như cổ ống, chân tường, khe co giãn và điểm tiếp giáp kết cấu. Sau đó đối chiếu với bản vẽ biện pháp để thống nhất vật liệu, chiều dày lớp chống thấm, phạm vi thi công và trình tự thực hiện.
Bước 2: Chuẩn bị và làm sạch bề mặt
Bề mặt sàn mái phải được vệ sinh sạch bụi bẩn, dầu mỡ, lớp vữa yếu và các tạp chất bám dính. Những vị trí lồi lõm, rỗ nứt cần được đục sửa, trám vá phẳng trước khi thi công để lớp chống thấm bám đều và không bị bong rộp.
Bước 3: Xử lý các vị trí xung yếu
Các khu vực như cổ ống thoát nước, góc chân tường và khe co giãn phải được xử lý riêng bằng vật liệu phù hợp như vữa sửa chữa, băng trương nở, lớp gia cường hoặc vật liệu chèn khe chuyên dụng. Đây là bước quan trọng vì phần lớn sự cố thấm thường phát sinh tại các điểm này.
Bước 4: Thi công lớp lót
Sau khi bề mặt đạt yêu cầu, tiến hành quét hoặc phun lớp lót để tăng độ bám dính giữa nền bê tông và lớp chống thấm chính. Lớp lót cũng giúp hạn chế hút ẩm quá nhanh từ nền, hỗ trợ vật liệu chống thấm phát huy hiệu quả ổn định hơn.
Bước 5: Thi công lớp chống thấm chính
Tùy theo hệ vật liệu trong bản vẽ, có thể thi công bằng cách quét, phun hoặc khò màng chống thấm. Thông thường lớp chống thấm cần được thi công đủ số lớp, đúng chiều dày và đúng thời gian khô giữa các lớp; một số phương pháp yêu cầu quét chéo lớp sau so với lớp trước để tăng độ phủ và độ kín.
Bước 6: Gia cường tại các vị trí đặc biệt
Những nơi như góc giao sàn – tường, mạch ngừng, cổ ống và khe co giãn nên được gia cường thêm bằng lưới thủy tinh, băng gia cường hoặc vật liệu đàn hồi theo chỉ dẫn trong bản vẽ. Việc gia cường giúp hệ chống thấm chịu được co ngót và chuyển vị nhỏ trong quá trình sử dụng.
Bước 7: Thi công lớp bảo vệ
Sau khi lớp chống thấm đạt yêu cầu, cần làm lớp bảo vệ bằng vữa, lát gạch hoặc vật liệu che phủ khác tùy thiết kế. Lớp bảo vệ giúp hạn chế tác động cơ học, tia UV và nhiệt độ môi trường, từ đó kéo dài tuổi thọ của hệ chống thấm.
Bước 8: Kiểm tra và thử nước
Khi hoàn thành thi công, cần tiến hành thử ngâm nước hoặc kiểm tra thấm dột trong thời gian phù hợp để phát hiện sớm lỗi thi công. Nếu xuất hiện rò rỉ, phải đánh dấu vị trí và xử lý lại trước khi nghiệm thu chính thức.
Bước 9: Nghiệm thu theo bản vẽ
Cuối cùng, đối chiếu toàn bộ kết quả thực tế với bản vẽ biện pháp và hồ sơ kỹ thuật, bao gồm loại vật liệu, chiều dày lớp phủ, các điểm gia cường và kết quả thử nước. Chỉ khi các yêu cầu này đạt mới được xem là hoàn thành công tác chống thấm sàn mái.
Trên đây là bản vẽ biện pháp thi công chống thấm sàn mái chi tiết. Đây là cơ sở quan trọng giúp quá trình thi công được thực hiện đúng kỹ thuật, đảm bảo khả năng chống thấm hiệu quả và tuổi thọ lâu dài cho công trình. Nếu có nhu cầu thi công chống thấm sàn mái, hãy liên hệ với Chống thấm Toàn Việt để được hỗ trợ.
