Trong xây dựng, việc đảm bảo độ bền và ổn định cho công trình luôn là yếu tố then chốt. Một trong những giải pháp kỹ thuật quan trọng chính là thiết kế khe lún giúp hạn chế nứt gãy do biến dạng nền móng. Hiểu rõ chi tiết cấu tạo khe lún và tiêu chuẩn kỹ thuật không chỉ nâng cao chất lượng thi công mà còn kéo dài tuổi thọ công trình hiệu quả.

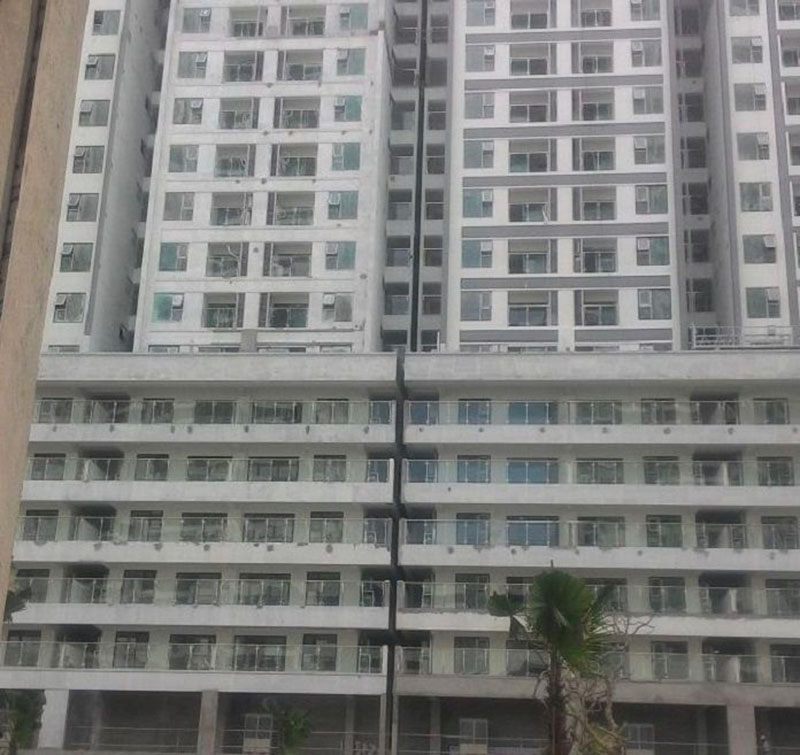

Khe lún là gì? Tại sao phải bố trí khe lún trong xây dựng?
Khe lún là khoảng hở có chủ đích được tạo ra trong kết cấu công trình xây dựng, nhằm tách rời hoàn toàn hai khối nhà từ móng lên đến mái. Khoảng trống này thường rộng 20-50mm, giúp mỗi khối tự lún độc lập mà không ảnh hưởng lẫn nhau, tránh tình trạng nứt tường, sàn hay mất ổn định kết cấu.
Việc bố trí khe lún là yêu cầu quan trọng trong thiết kế và thi công, đặc biệt với các công trình có quy mô lớn hoặc nền đất yếu. Dưới đây là những lý do chính:
- Hạn chế nứt vỡ do lún không đều: Trong thực tế, các phần của công trình thường chịu tải trọng khác nhau nên sẽ xảy ra hiện tượng lún không đồng đều. Khe lún giúp tách các khối kết cấu, từ đó giảm ứng suất và ngăn ngừa nứt tường, sàn hoặc kết cấu chính.
- Đảm bảo ổn định và an toàn kết cấu: Khi không có khe lún, sự chênh lệch chuyển vị giữa các phần có thể gây biến dạng, thậm chí ảnh hưởng đến khả năng chịu lực. Khe lún giúp công trình ổn định hơn và giảm nguy cơ hư hỏng nghiêm trọng.
- Tăng tuổi thọ công trình: Bằng cách giảm nội lực phát sinh do lún hoặc biến dạng, khe lún góp phần kéo dài tuổi thọ, hạn chế chi phí sửa chữa và bảo trì trong tương lai.
- Đáp ứng tiêu chuẩn thiết kế xây dựng: Trong nhiều trường hợp, đặc biệt với công trình lớn như nhà cao tầng, cầu đường, việc bố trí khe lún là yêu cầu bắt buộc theo tiêu chuẩn kỹ thuật, nhằm đảm bảo an toàn và chất lượng công trình.
Chi tiết cấu tạo khe lún trong công trình
Khe lún được thiết kế như một khe hở hoàn chỉnh xuyên suốt từ móng đến mái (hoặc đỉnh tường rào). Độ rộng phổ biến của khe lún là 20 – 50mm cho nhà dân, có thể lên 100 – 200mm ở công trình lớn. Khe cắt sâu qua thân hầm và móng để tách biệt hai khối độc lập, mỗi khối tự chịu lực lún riêng, tránh truyền ứng suất gây nứt vỡ kết cấu.

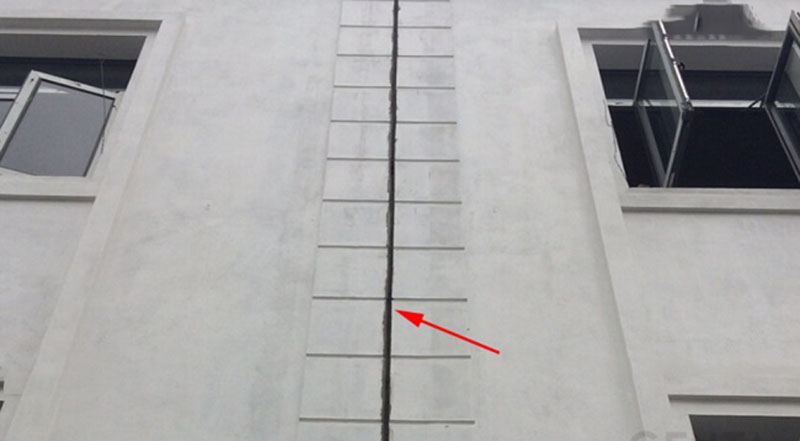

Cấu tạo khe lún giữa 2 khối nhà
Khe lún giữa hai khối nhà sát nhau (cao tầng bên thấp tầng hoặc tải trọng khác biệt) chạy thẳng đứng từ đáy móng lên mái.
- Phần móng và hầm: Cắt đứt hoàn toàn hai móng riêng biệt, sâu 1 – 2m tùy địa chất yếu, đổ bê tông độc lập hai bên với khoảng trống không nối liền.
- Phần thân nhà: Giữ hở 20 – 50mm xuyên tường, sàn, dầm; lắp nẹp che khe nhôm đùn hoặc keo trám đàn hồi (silicone/PU) chống thấm nước, bụi và tăng thẩm mỹ.
- Phần mái: Kết thúc bằng nắp đậy kim loại hoặc màng chống thấm bitum, khoảng cách giữa các khe >24m theo quy chuẩn TCVN để tránh va chạm.

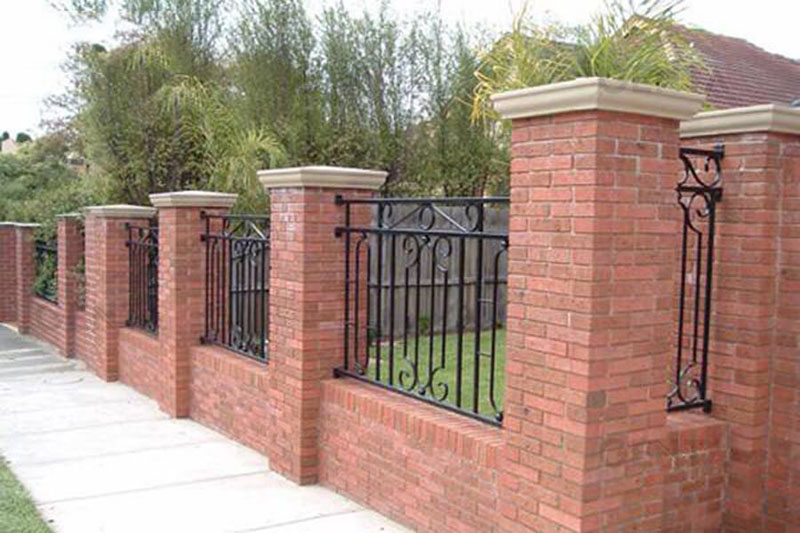

Chi tiết cấu tạo khe lún hàng rào
Hàng rào dài (>60m) hoặc sát nhà cao tầng cần khe lún nhỏ hơn, rộng 20 – 30mm, bố trí mỗi 20 – 30m để phân tán tải trọng nền đất yếu, tránh nứt ngang tường.
- Phần móng hàng rào: Đào cắt khe sâu 50 – 100cm, hai bên móng độc lập rộng 20cm, lấp đất rời hoặc bê tông không liên kết.
- Phần thân tường: Hở 20 – 30mm từ chân tường lên đỉnh, dùng vữa co giãn, nẹp nhựa PVC hoặc nhôm phẳng che kín, chống nước mưa len lỏi.
- Tần suất bố trí: Mỗi 20 – 30m một khe (0.2-0.3m khoảng cách), ưu tiên tường bê tông cốt thép để chịu lực tối ưu mà không sụt lún.

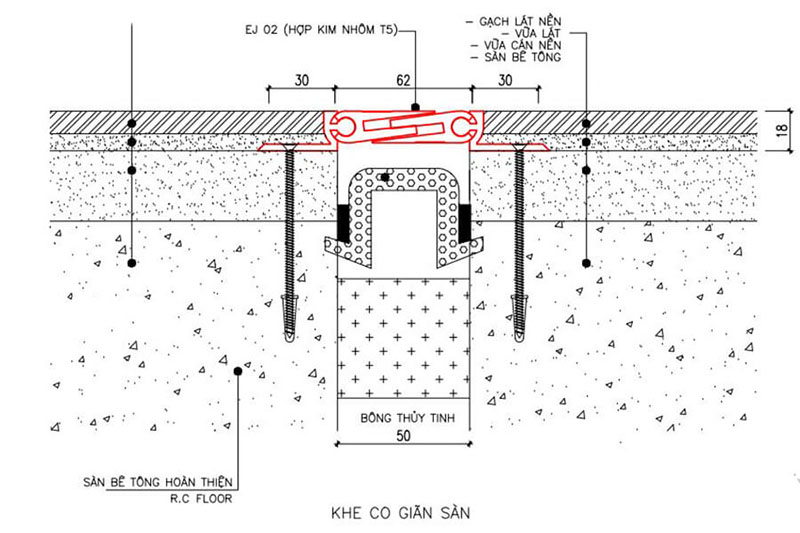

Tiêu chuẩn thiết kế khe lún trong xây dựng
Tiêu chuẩn thiết kế khe lún tuân thủ các quy phạm Việt Nam như TCXDVN 356:2005 (Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế, mục 4.2.13) và TCVN 4453:1995, nhằm đảm bảo công trình chịu lún lệch mà không nứt vỡ. Khe phải cắt xuyên móng đến mái, khoảng cách >24m và không vượt 60m tùy loại công trình.
Khoảng cách bố trí khe lún
- Công trình dân dụng: Khoảng cách quy phạm >24m giữa các khe; nhà bê tông dài >20m, thép >40m bắt buộc bố trí. Công trình công cộng dài >60m, khoảng cách tối đa 60m.
- Tường rào/hàng rào: 0.2-0.3m (20-30cm), cắt qua móng sâu 50-100cm.
- Giữa hai khối nhà: Phụ thuộc chênh lệch cao H1/H2; tính toán mô hình nội lực để tối ưu.
Công thức tính độ rộng khe lún
Độ rộng ∆=2.k.H₂ +20mm, trong đó:
- H₂: Chiều cao khối nhà thấp (m).
- k: Hệ số kết cấu ≈1500 cho bê tông dân dụng.
Yêu cầu kỹ thuật theo TCVN
- Chiều dài khe: Từ móng đến mái, cắt sâu thân hầm/móng độc lập hai bên.
- Che phủ: Nẹp nhôm/nhựa + keo đàn hồi chống thấm (TCVN 5718:1993 cho mái/sàn).
- Trường hợp đặc biệt: Móng cọc vẫn cần tách nếu lún lệch > giới hạn phụ lục E TCVN 10304.
Các vật liệu thi công và xử lý khe lún thông dụng
| Vật liệu | Chức năng chính | Độ bền (năm) |
| Băng cản nước | Chống thấm bê tông | 50 năm+ |
| Xốp PE Foam | Chèn đệm đàn hồi | 20 – 30 năm |
| Keo đàn hồi | Trám bề mặt | 15 – 25 năm |
| Nẹp nhôm/inox | Che phủ thẩm mỹ | 20 năm+ |
Băng cản nước
Băng cản nước PVC (loại V hoặc O) được đặt chính giữa khe lún khi đổ bê tông, ngăn nước thấm qua mạch ngừng từ móng lên tường.
- Chất liệu: PVC đàn hồi chịu nhiệt, rộng 200-250mm, dày 3-5mm, cuộn 20m.
- Ứng dụng: Khe lún giữa hai khối nhà, hầm ngầm; hàn nối chồng mí 10cm trước khi đổ bê tông rung chặt.
- Ưu điểm: Chống thấm vĩnh cửu, chịu áp lực nước cao lên đến 1.5MPa.
Vật liệu chèn khe chìm: tấm xốp chèn khe, màng xốp PE Foam
Xốp chèn khe dùng lấp đầy phần chìm sâu của khe trước khi trám bề mặt, tạo lớp đệm đàn hồi.
- Tấm xốp chèn khe: EPS cách nhiệt hoặc PE Foam tròn (D10-D15mm), đường kính lớn hơn khe 20-30% để nén chặt.
- Màng xốp PE Foam: Dạng thanh/màng dẻo, chống ẩm mốc, dễ cắt theo kích thước khe 20-50mm.
Keo trám khe đàn hồi
Keo MS Polymer hoặc Polyurea (AS4001, RF134) trám bề mặt khe lộ thiên, bám dính bê tông tốt.
- Đặc tính: Đàn hồi 800%, không co ngót, chịu UV/nước mưa, thi công bằng súng bơm hoặc bay.
- Ứng dụng: Khe tường/sàn sau xốp chèn; sơn lót trước trám để tăng bám dính.
- Thời gian khô: 24h bề mặt, 7 ngày tải trọng đầy đủ

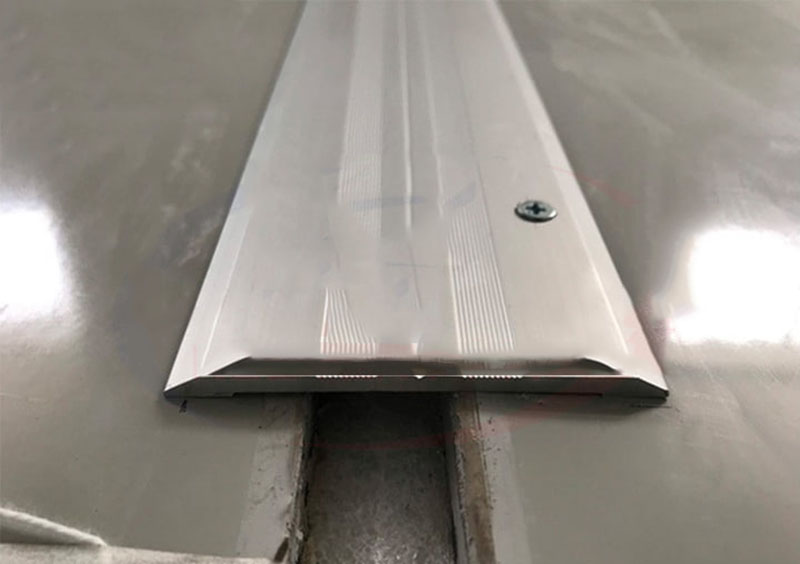

Nẹp che khe lún: Nẹp nhôm, nẹp inox định hình
Nẹp định hình che khe lộ thiên, hấp thu chuyển động và tăng thẩm mỹ cho tường/mái hoàn thiện.
- Nẹp nhôm: Dày 1-2mm, rộng 10-85mm (M10), sơn tĩnh điện chống gỉ, lắp vít hoặc keo dán. Ưu điểm: nhẹ, chống ăn mòn, dễ gia công và lắp đặt.
- Nẹp inox: 304/316 định hình chữ M/U, chịu lực cao, dùng cho khe ngoài trời.
- Lắp đặt: Cố định hai bên khe, gioăng cao su giữa để co giãn ±10mm
Câu hỏi thường gặp (FAQ)
Khe lún và khe co giãn có giống nhau không?
Không, khe lún và khe co giãn khác biệt rõ rệt về mục đích và cấu tạo. Khe lún cắt xuyên móng đến mái để hấp thụ lún lệch giữa các khối nhà (do nền yếu hoặc tải trọng khác), rộng 20-50mm, khoảng cách >24m. Khe co giãn chỉ cắt qua thân tường/sàn để chịu giãn nở nhiệt, khoảng cách 15-30m, không qua móng.
Khoảng cách khe lún bao nhiêu là hợp lý?
Khoảng cách hợp lý theo TCXDVN 356:2005 là >24m (tối đa 60m) cho nhà bê tông dân dụng; nhà thép >40m; tường rào 20-30cm. Nền đất yếu rút ngắn còn 15-25m, tùy thiết kế nội lực để tránh nứt.
Khi nào cần sử dụng khe lún?
Cần khe lún khi:
- Công trình dài >20m (bê tông) hoặc >40m (thép)
- Hai khối nhà chênh cao/tải trọng (cao tầng bên thấp tầng)
- Nền đất yếu gây lún lệch; (4) Tường rào >60m.
Việc hiểu rõ chi tiết cấu tạo khe lún giúp đảm bảo công trình vận hành ổn định, hạn chế nứt gãy và tăng tuổi thọ sử dụng. Từ thiết kế, lựa chọn vật liệu đến thi công đều cần tuân thủ tiêu chuẩn kỹ thuật để đạt hiệu quả tối ưu. Đây là yếu tố quan trọng không thể bỏ qua trong xây dựng hiện đại, đặc biệt với các công trình có quy mô lớn hoặc nền đất yếu.
