Xu hướng kiến trúc hiện đại luôn ưu tiên các không gian mở rộng lớn như nhà thi đấu, nhà xưởng quy mô bự hay sân vận động. Tuy nhiên, làm sao để tạo ra khoảng không không bị vướng víu bởi lưới cột dày đặc mà vẫn đảm bảo độ vững chắc thì không phải dễ. Do đó, kết cấu mái vòm thép là lựa chọn tối ưu cho nhiều công trình lớn. Bài viết sau đây sẽ giúp bạn hiểu rõ cấu tạo, phân loại và cách thi công kết cấu mái vòm thép chuẩn nhất.

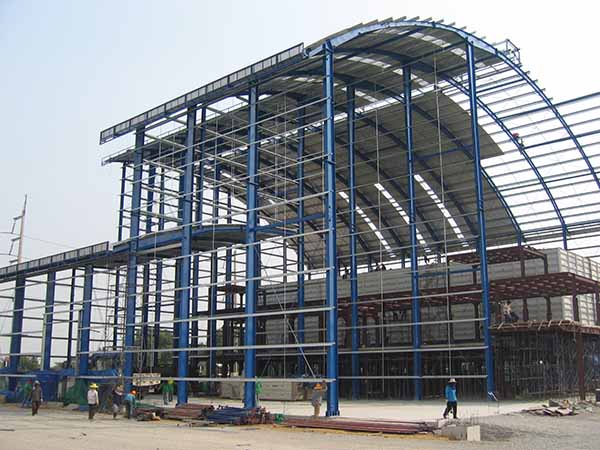

Kết cấu mái vòm thép là gì?
Kết cấu mái vòm thép là một dạng kết cấu chịu lực không gian, trong đó cấu kiện chịu lực chính (thân vòm) có trục cong hình cung hoặc hình bán nguyệt, được gia công từ vật liệu thép. Chúng có nhiệm vụ bao che, chịu tải trọng toàn bộ phần mái và truyền lực thẳng xuống nền móng. Kiểu thiết kế này mang lại giá trị thẩm mỹ cao, giúp kết cấu vượt được những khẩu độ (nhịp) cực lớn mà các hệ kết cấu phẳng không thể làm được.
Nguyên lý chịu lực:
Khác với dầm phẳng chịu lực uốn là chủ yếu, vòm thép hoạt động dựa trên nguyên lý chịu lực nén dọc trục.
- Với dầm phẳng thông thường: Khi chịu tải trọng đứng (trọng lượng mái, nước mưa…), dầm sẽ bị uốn cong, sinh ra mô-men uốn rất lớn ở giữa nhịp. Để chống lại mô-men này, tiết diện dầm phải rất to và nặng, dẫn đến lãng phí vật liệu và giới hạn về nhịp.
- Với mái vòm thép: Nhờ đường cong hình học tối ưu, vòm chuyển hóa phần lớn tải trọng thẳng đứng thành lực nén dọc trục truyền xuống hai chân gối tựa. Nói cách khác, vòm “khử” mô-men uốn cực kỳ hiệu quả. Tuy nhiên, sự chuyển hóa này sinh ra một lực đẩy ngang tại chân vòm gọi là lực xô ngang (horizontal thrust), đòi hỏi phải có giải pháp móng hoặc thanh căng đặc biệt để giữ lại.

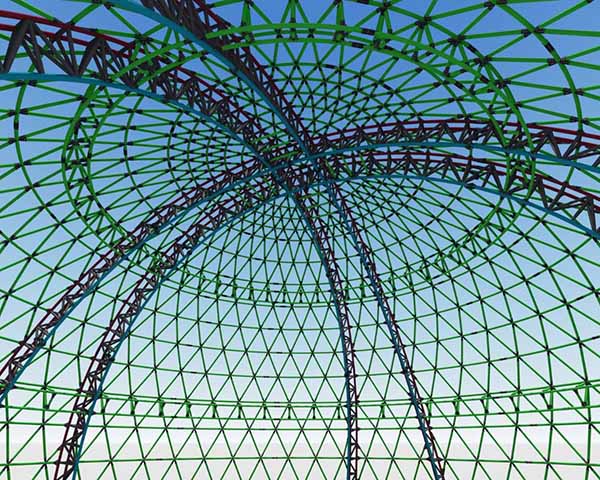

Cấu tạo chi tiết của hệ mái vòm kết cấu thép
Một hệ vòm thép hoàn chỉnh không chỉ có thanh vòm cong mà là một tổ hợp các chi tiết được tính toán kỹ lưỡng để đảm bảo sự ổn định tổng thể. Về cơ bản, kết cấu mái vòm thép sẽ có cấu tạo như sau:
Các bộ phận chính:
- Thân vòm (Arch rib): Là cấu kiện chịu lực chủ đạo, có đường cong theo thiết kế. Thân vòm chịu nén là chính nên thiết kế phải đặc biệt chú ý đến hiện tượng mất ổn định (cong vênh).
- Hệ giằng không gian: Bao gồm giằng mái (nằm trong mặt phẳng mái) và giằng dọc vòm (kết nối các thân vòm với nhau). Đây là “xương sống” thứ hai giúp toàn bộ hệ thống không bị xô lệch dưới tác động của gió bão và ngăn thân vòm mất ổn định ngoài mặt phẳng.
- Hệ xà gồ và mái lợp: Xà gồ được liên kết trực tiếp lên thân vòm để đỡ lớp tôn lợp hoặc kính, vật liệu bao che bên trên.
Chi tiết nút liên kết & Gối tựa
- Cấu tạo gối tựa: Tùy thuộc vào sơ đồ tính, chân vòm sẽ liên kết với móng/cột thông qua khớp trụ (cho phép xoay nhẹ để giải phóng nội lực do nhiệt độ) hoặc ngàm cứng (khóa chặt mọi chuyển vị).
- Nút liên kết: Các phân đoạn của thân vòm khi gia công ở nhà máy thường dài từ 9-12m để dễ vận chuyển. Khi ra công trường, chúng được ghép nối lại bằng bu lông cường độ cao (8.8, 10.9) qua các bản mã hoặc sử dụng đường hàn nối đối đầu có siêu âm kiểm tra khuyết tật.
Phân loại các dạng kết cấu mái vòm thép phổ biến
Việc lựa chọn loại vòm nào phụ thuộc vào nhịp công trình, điều kiện địa chất móng và yêu cầu kiến trúc. Dưới đây là 2 kiểu kết cấu mái vòm thép phổ biến hiện nay:
Phân loại theo cấu tạo tiết diện
Hình dáng mặt cắt ngang (tiết diện) của thân vòm cũng quyết định năng lực vượt nhịp của công trình. Tùy thuộc vào yêu cầu khẩu độ vượt nhịp, kỹ sư kết cấu sẽ chỉ định loại tiết diện phù hợp nhất cho dự án:

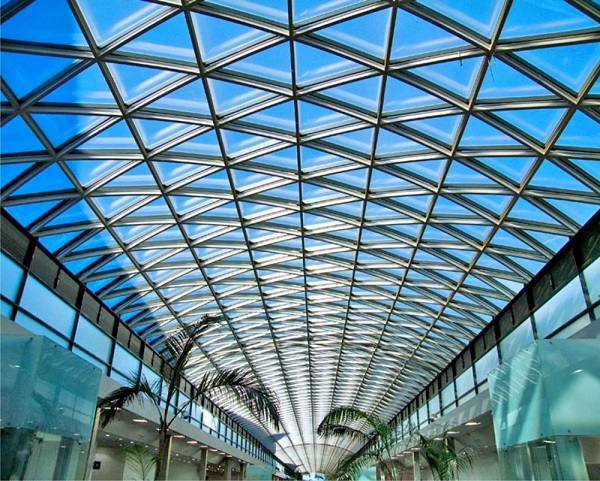

Vòm tiết diện đặc:
- Cấu tạo: Sử dụng trực tiếp các loại thép hình (phổ biến là thép chữ H, chữ I) được đưa qua hệ thống máy lốc chuyên dụng để uốn cong hoặc sử dụng các bản thép tấm cắt CNC rồi hàn tổ hợp lại theo đúng bán kính cong của thiết kế.
- Ứng dụng: Thường được ưu tiên cho các dự án có nhịp vừa và nhỏ. Giải pháp này mang lại một ngôn ngữ kiến trúc hiện đại, thanh thoát, gọn gàng và thi công tương đối nhanh chóng.

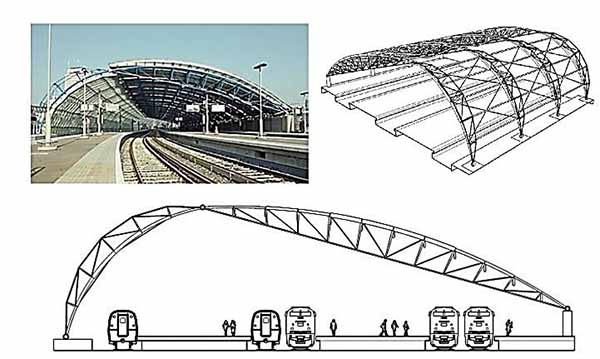

Vòm tiết diện rỗng (Dàn vòm không gian):
- Cấu tạo: Không dùng một thanh thép đặc nguyên khối, mà sử dụng hàng loạt các ống thép tròn hàn đan kết lại với nhau tạo thành một hệ dàn không gian đa chiều (thường là tiết diện hình tam giác hoặc tứ giác).
- Ứng dụng: Đây là lựa chọn bắt buộc đối với các siêu dự án (sân vận động, nhà ga sân bay) yêu cầu vượt nhịp siêu lớn. Nút thắt lớn nhất của việc vượt nhịp là trọng lượng bản thân của kết cấu và dàn vòm không gian giải quyết bài toán khả năng chịu tải trọng, chống gió bão mạnh mẽ nhưng trọng lượng lại được giảm thiểu đến mức tối đa.
Phân loại theo sơ đồ kết cấu
Dựa trên cách thức liên kết (nút) và sơ đồ truyền nội lực, vòm thép được chia thành 3 nhóm chính:

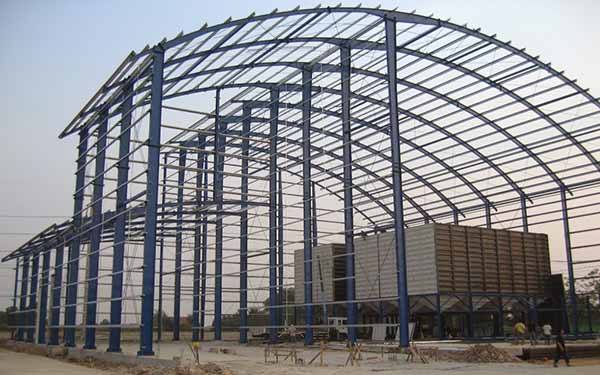

Vòm 3 khớp (Hệ tĩnh định):
- Cấu tạo đặc trưng bởi 2 khớp xoay ở hai gối tựa chân vòm và 1 khớp xoay nằm ngay tại vị trí đỉnh vòm.
- Ưu điểm: Sự biến dạng do thay đổi nhiệt độ môi trường hay hiện tượng lún lệch của nền móng sẽ hoàn toàn không làm phát sinh thêm nội lực (ứng suất) nguy hiểm bên trong thân vòm.
- Nhược điểm: Độ cứng tổng thể của toàn hệ là kém nhất trong 3 loại, việc gia công chi tiết khớp ở đỉnh vòm tương đối phức tạp.

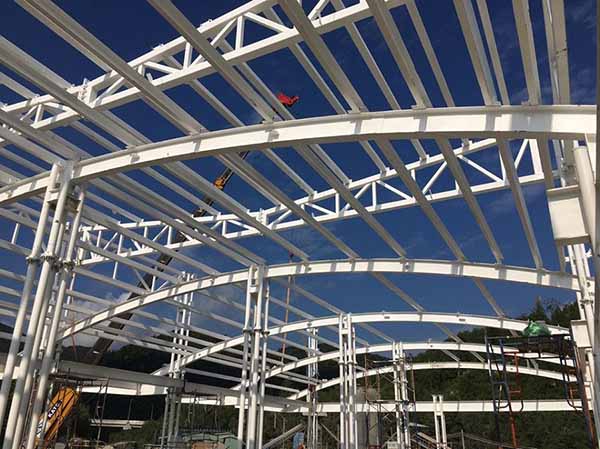

Vòm 2 khớp (Hệ siêu tĩnh bậc 1):
- Chỉ sử dụng 2 khớp xoay ở hai vị trí gối tựa, phần thân vòm chạy liền mạch qua đỉnh.
- Ưu điểm: Đây là loại vòm được ứng dụng phổ biến nhất hiện nay. Nó mang lại sự cân bằng tuyệt vời: độ cứng vững tốt hơn hẳn vòm 3 khớp, nội lực phân bố tương đối đồng đều trên toàn tiết diện và quá trình chế tạo, lắp dựng cũng tối ưu hơn.

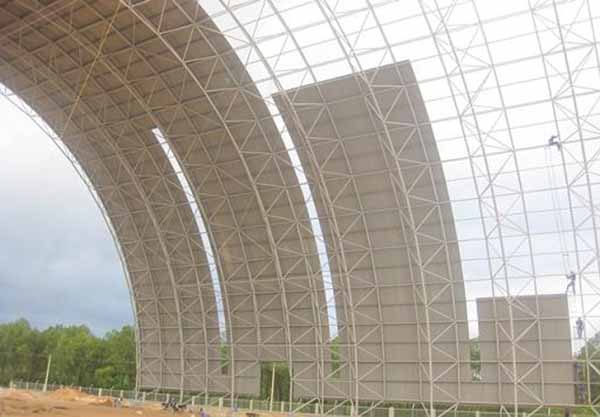

Vòm không khớp (Hệ siêu tĩnh bậc 3):
- Hai đầu chân vòm được ngàm chặt (khóa cứng mọi chuyển vị và góc xoay) vào hệ móng.
- Ưu điểm: Hệ kết cấu này mang lại khả năng chịu lực và độ cứng tổng thể lớn nhất, từ đó giúp kỹ sư tối ưu hóa và tiết kiệm tối đa khối lượng thép vật tư.
- Nhược điểm: Cực kỳ nhạy cảm với hiện tượng lún móng lệch và sự co ngót/giãn nở do nhiệt độ. Do đó, hệ vòm này có điều kiện ứng dụng rất khắt khe, chỉ phù hợp khi công trình được đặt trên nền địa chất cực kỳ vững chắc (ví dụ: nền đá gốc).
Khi đọc bản vẽ thiết kế, bạn có thể dễ dàng phân biệt các loại vòm này thông qua ký hiệu:
- Vòm 3 khớp có 3 vòng tròn (khớp xoay) ở chân và đỉnh
- Vòm 2 khớp chỉ có vòng tròn ở 2 gối tựa
- Vòm không khớp được ký hiệu bằng các vạch chéo ngàm cứng tại chân đế, không cho phép xoay.

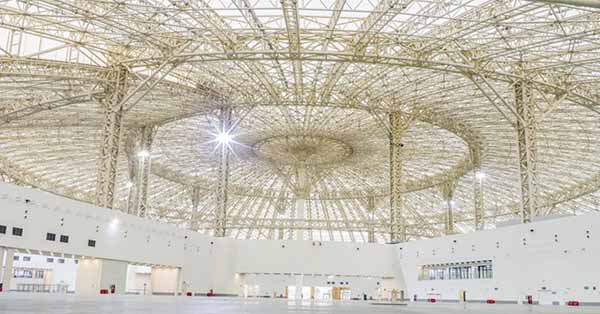

Ưu và nhược điểm của kết cấu mái vòm thép
Không có giải pháp kết cấu nào là hoàn hảo 100%. Hiểu rõ ưu/nhược điểm giúp chủ đầu tư đưa ra quyết định chính xác.
Ưu điểm
- Khả năng vượt nhịp siêu lớn: Vòm thép dễ vượt khẩu độ từ vài chục đến hàng trăm mét mà không cần bất kỳ cột chống giữa nào. Không gian bên dưới được giải phóng 100%.
- Trọng lượng siêu nhẹ: Tiết diện cấu kiện nhỏ nhờ làm việc chủ yếu chịu nén. Tổng trọng lượng mái giảm đáng kể, kéo theo việc giảm tải trọng truyền xuống móng, giúp tiết kiệm chi phí ngầm.
- Thẩm mỹ & Kiến trúc: Đường cong mềm mại của vòm phá vỡ sự cứng nhắc của các khối nhà hộp thông thường. Chúng tạo ra điểm nhấn biểu tượng mang tính thời đại cho các công trình công cộng.
- Tốc độ thi công: 100% cấu kiện được gia công tự động tại nhà máy. Khi ra công trường, nhà thầu chỉ việc cẩu lắp và bắt bulong cường độ cao, rút ngắn 1/3 thời gian so với đổ bê tông.
Nhược điểm
- Gia công uốn lốc phức tạp: Đòi hỏi nhà máy trang bị máy uốn thép CNC công nghệ cao. Bán kính cong phải chính xác tuyệt đối theo bản vẽ shop drawing, nếu sai số sẽ không thể lắp ráp gối khớp tại công trường.
- Lắp dựng khó khăn: Quá trình nâng hạ vòm nhịp lớn cần sử dụng các cần cẩu bánh xích tải trọng khủng (50 – 100 tấn) làm việc đồng bộ.
- Thiết kế chuyên sâu: Kỹ sư thiết kế buộc phải sử dụng phần mềm chuyên dụng (SAP2000, Tekla) để mô phỏng tải trọng gió động, kiểm tra mất ổn định cục bộ và tính toán độ võng chính xác.

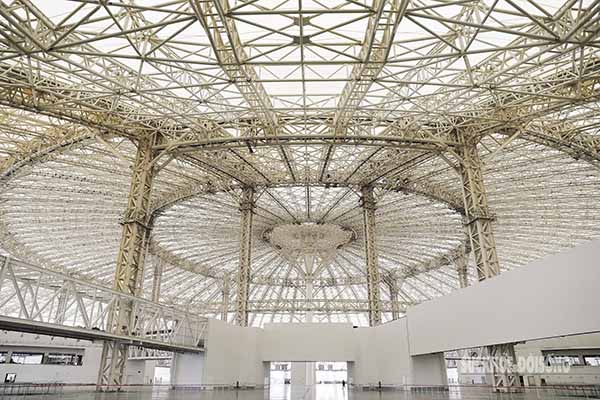

Ứng dụng thực tế của nhà mái vòm thép
Nhờ những đặc tính ưu việt trên, vòm thép đang là lựa chọn hàng đầu của hàng loạt công trình quy mô lớn:
- Công trình thể thao: Sân vận động, nhà thi đấu đa năng Olympic, hồ bơi tiêu chuẩn quốc tế. Mái vòm đảm bảo không gian thoáng đãng, tầm nhìn không góc chết cho khán đài.
- Công trình công nghiệp: Xưởng đóng tàu, nhà máy cơ khí hạng nặng, kho chứa vật liệu rời (than, quặng, khoáng sản). Độ cao thông thủy lớn của mái vòm cho phép lắp đặt và vận hành hệ thống cầu trục tải trọng cao dễ dàng.
- Công trình dân dụng & Giao thông: Nhà ga sân bay quốc tế, ga tàu hỏa metro, trạm thu phí cao tốc, trung tâm hội nghị, nhà triển lãm. Mái vòm ở đây vừa đáp ứng công năng che mưa nắng, vừa là bộ mặt nhận diện kiến trúc của đô thị.

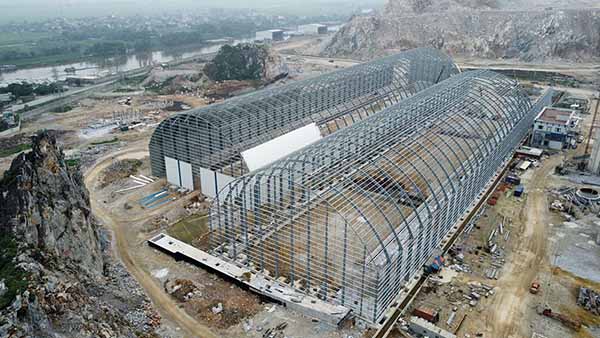

Quy trình thi công và lắp dựng mái vòm thép an toàn
Để một hệ mái vòm an toàn và tối ưu về mặt kinh tế, các kỹ sư cần lưu ý những điểm cốt lõi sau:
Tiêu chuẩn thiết kế áp dụng
Kỹ sư kết cấu phải tuân thủ nghiêm ngặt các quy chuẩn hiện hành để đảm bảo an toàn tuyệt đối:
- TCVN 5575:2012 (Thiết kế kết cấu thép).
- TCVN 2737:2023 (Tải trọng và tác động – Bản cập nhật mới nhất cho tính toán tải gió).
- Tiêu chuẩn quốc tế (AISC 360-16 của Mỹ, Eurocode 3 của Châu Âu) đối với các dự án có yếu tố nước ngoài.
Lưu ý: Hình dáng khí động học của mái vòm cực kỳ nhạy cảm với tải trọng gió bốc và ứng suất nhiệt độ. Kỹ sư phải bố trí khe lún và khe nhiệt hợp lý để chống nứt gãy liên kết khi khung thép giãn nở.
Quy trình thi công an toàn
Thi công mái vòm là một quá trình phức tạp, đòi hỏi độ chính xác tuyệt đối từ xưởng ra công trường. Các bước thi công như sau:
- Bước 1 – Thiết kế bản vẽ chế tạo (Shop drawing): Trích xuất mô hình 3D từ Tekla, bóc tách chính xác từng tọa độ lỗ bulong, góc vát mép và thông số uốn cong.
- Bước 2 – Gia công tại nhà máy: Cắt thép tấm bằng CNC, lốc cong cấu kiện bằng máy uốn thủy lực. Tổ hợp gá đính, hàn tự động và làm sạch bề mặt bằng phun bi đạt chuẩn SA 2.0 – 2.5.
- Bước 3 – Xử lý chống ăn mòn: Thực hiện sơn lót chống rỉ và sơn phủ. Với kết cấu vòm hoạt động trong môi trường khắc nghiệt, bắt buộc phải dùng giải pháp mạ kẽm nhúng nóng để bảo vệ tuổi thọ thép từ trong ra ngoài.
- Bước 4 – Vận chuyển & Lắp dựng: Tổ hợp các phân đoạn vòm dưới mặt đất. Dựng hệ giáo chống tạm (shoring) chịu lực. Dùng cần trục cẩu phân đoạn lên vị trí, bắt bulong gối tựa và khóa chốt đỉnh vòm.
- Bước 5 – Nghiệm thu và bàn giao: Siết bulong cường độ cao bằng cờ lê lực, siêu âm (UT) các đường hàn nối trọng yếu. Rút giáo tạm từ từ để vòm tự chịu lực và bàn giao.
Giải đáp Câu hỏi thường gặp (FAQ)
.Sau đây là giải đáp chi tiết một số câu hỏi thường gặp về kết cấu mái vòm thép:
Mái vòm thép có thể vượt nhịp tối đa bao nhiêu mét?
Với công nghệ thiết kế và vật liệu thép cường độ cao hiện nay, mái vòm thép dạng dàn không gian có thể dễ dàng vượt nhịp từ 100 mét đến hơn 150 mét. Một số công trình trên thế giới đã ghi nhận khẩu độ vòm vượt mốc 300 mét.
Vòm thép rỗng và vòm thép đặc khác nhau thế nào, nên chọn loại nào?
Vòm đặc (dùng thép hình I, H uốn cong) thi công nhanh, gọn gàng, phù hợp nhịp dưới 40m. Vòm rỗng (dàn ống thép) có trọng lượng nhẹ, chống chịu gió bão tốt, là lựa chọn bắt buộc cho nhịp lớn trên 50m.
Làm sao để chống ăn mòn cho hệ vòm thép ngoài trời?
Phương pháp tối ưu nhất là sử dụng công nghệ mạ kẽm nhúng nóng để bảo vệ cấu kiện từ bên trong ra bên ngoài, kết hợp hệ thống sơn Epoxy 3 lớp (1 lớp lót, 2 lớp phủ) để chống chịu thời tiết, muối biển và tia UV trong thời gian dài.
Kết cấu mái vòm thép là đỉnh cao của kỹ thuật xây dựng nhà công nghiệp và công trình công cộng hiện đại. Việc ứng dụng công nghệ này giải phóng triệt để không gian, loại bỏ hoàn toàn hệ cột chống tĩnh vướng víu và kiến tạo một diện mạo kiến trúc bền vững. Hy vọng những chia sẻ phía trên sẽ giúp bạn hiểu rõ hơn về kết cấu của công trình này.
